technologie d’inspection par rayons X
L’inspection par rayons X permet d’observer l’intérieur d’une pièce sans la détruire.
Ce contrôle non destructif est aujourd’hui essentiel pour sécuriser vos décisions en R&D comme en production.
Il permet de détecter des défauts invisibles à l’œil nu et d’analyser la structure interne des matériaux.
Deux approches principales existent : la radiographie industrielle (image 2D) et la tomographie industrielle (analyse 3D).
Comprendre le fonctionnement des rayons X
Les rayons X sont des rayonnements capables de traverser la matière.
Lorsqu’ils passent à travers une pièce, leur intensité diminue en fonction de la densité et de l’épaisseur du matériau.
Plus une zone est dense, plus elle absorbe les rayons X.
À l’inverse, une zone moins dense (comme une porosité ou une fissure) laisse davantage passer le rayonnement.
Cette différence d’absorption crée un contraste, visible sous forme de niveaux de gris sur l’image.
C’est ce contraste qui permet de détecter des défauts internes.
Un détecteur capte les rayons X après leur passage dans la pièce et transforme ce signal en image exploitable.
Selon la méthode utilisée, cette image peut être une projection 2D ou une reconstruction 3D complète.
radiographie industrielle : une vision rapide de l’intérieur
La radiographie industrielle consiste à obtenir une image 2D de l’intérieur d’une pièce.
Elle permet une lecture rapide des variations de densité et met en évidence les défauts les plus significatifs.
Cette méthode est particulièrement adaptée aux contrôles rapides, aux inspections en production et à la validation d’assemblages.
Elle permet par exemple de vérifier la présence de composants, la qualité d’une soudure ou l’absence de défaut majeur.
C’est une solution efficace lorsque l’objectif est de prendre une décision rapide avec un niveau d’information suffisant.

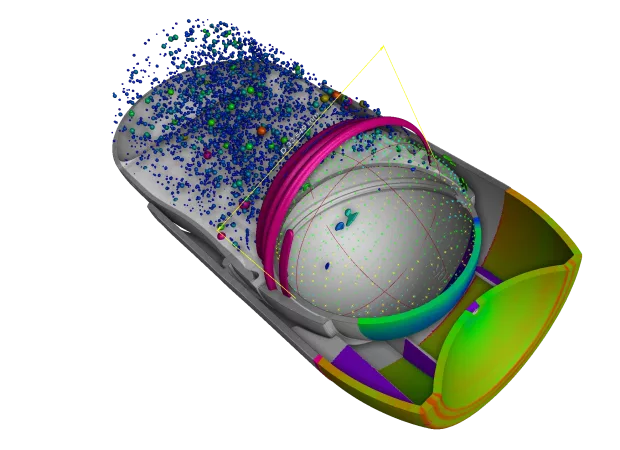

tomographie industrielle : une analyse 3D complète
La tomographie industrielle repose sur l’acquisition de nombreuses radiographies sous différents angles autour de la pièce.
Ces images sont ensuite reconstruites pour obtenir un volume 3D complet.
Cette approche permet d’accéder à l’intégralité de la pièce, sans superposition.
Il devient possible d’explorer l’intérieur en coupes virtuelles et d’analyser précisément les défauts.
La tomographie est particulièrement adaptée aux pièces complexes, aux analyses R&D et aux investigations qualité approfondies.
Elle permet également de réaliser des mesures dimensionnelles internes et des comparaisons avec la CAO.
quelle technologie choisir selon votre besoin ?
Le choix entre radiographie industrielle et tomographie dépend avant tout de votre objectif.
Si vous recherchez un contrôle rapide et ciblé, la radiographie est souvent la solution la plus adaptée.
Si vous avez besoin d’une analyse complète, d’une compréhension fine ou de mesures précises, la tomographie apporte une réponse plus avancée.
Dans certains cas, les deux approches peuvent être complémentaires.
Vous avez un doute sur la méthode à utiliser ?
FAQ
La radiographie fournit une image 2D, tandis que la tomographie permet d’obtenir une reconstruction 3D complète de la pièce.
Les rayons X permettent de détecter des porosités, fissures, inclusions, manques de matière ou défauts d’assemblage.
Non. Sur des pièces complexes, les superpositions peuvent limiter l’analyse. La tomographie permet alors une lecture plus claire.
Oui. Elle permet d’accéder à la géométrie interne et de réaliser des mesures dimensionnelles, sous certaines conditions.
En général, il suffit de stabiliser la pièce et de définir la zone d’intérêt. La préparation reste limitée.
Oui. Elle est particulièrement adaptée aux contrôles rapides et aux opérations de tri ou de validation.
